Jakie są rodzaje złączy i interfejsów USB?

Na początku XXI wieku mieliśmy mieć latające samochody, a tymczasem mieliśmy zamiast tego jedno wielkie zamieszanie ze standardami USB. W kolejnych latach nowego stulecia sytuacja na szczęście się zmieniła. Niestety, wciąż nie mamy latających samochodów, ale przynajmniej nastąpiło uproszczenie w USB – za sprawą USB-C. Wciąż jednak istnieje wiele zagadnień, które warto znać, aby skutecznie przesyłać dane i ładować sprzęt. Jakich? O tym w tym artykule.

Jakie są rodzaje złączy USB?

USB to chyba najpopularniejszy typ złączy na świecie – służy do ładowania sprzętu, przenoszenia danych, czy nawet skomunikowania mikrofonów z komputerem i nagrywania dźwięku. W ostatnich latach zaszło sporo zmian, które umożliwiły stopniowe żegnanie się z bardzo dużym zamieszaniem, jakie wprowadzały przeróżne rodzaje złączy USB. Wszak niegdyś nowe urządzenia mogły używać USB-A lub USB-B, a te z kolei były dostępne jeszcze w wariantach Micro i Mini. Teraz wszystko dąży w dużej mierze do stosowania tylko USB-C (choć oczywiście istnieją pewne wyjątki), aby ujednolicić korzystanie ze sprzętu.

Uporządkujmy to zamieszanie. Zacznę od ery jeszcze sprzed USB-C, gdyż wciąż użytkujemy sporą ilość sprzętu korzystającego z przeróżnych rodzajów USB, a i w nowych urządzeniach zdarza się, że zastosowanie innego standardu niż USB-C jest bardziej praktyczne.

Rodzaj a standard złącza

Poprzez rodzaj można określić, jaki kształt ma dane złącze lub gniazdo. I tak obecnie istnieją standardy:

• USB-A
• USB-B
• Micro USB-A
• Micro USB-B
• Mini USB-A
• Mini USB-B
• USB-C

Jako standard można rozumieć to, z jaką prędkością może przesyłać dane wybrany rodzaj USB. Tutaj warto pamiętać o jednej kluczowej rzeczy – USB-C nie musi wcale oznaczać od razu maksymalnej wydajności (choć ze względu na istniejące standardy złącze USB-C będzie zapewniało prędkość równą lub wyższą USB-A, co jednym słowem oznacza, że nie ma USB-A szybszego od USB-C). Złącza USB-C dostępne są z różnymi standardami i trzeba na nie konkretnie zwracać uwagę, jeśli chce się uzyskać maksymalnie szybki przesył danych.

USB 1.0 Prędkość: 12 mbps	USB 2.0 Prędkość: 480 mbps	USB 3.1 Gen 1 (wcześniej określane też USB 3.0) 5 gbps	USB 3.1 Gen 2 Prędkość: 10 gbps	USB 3.2 Prędkość: 20 gbps	USB 4.0* Prędkość: 40 gbps
USB-A	USB-A	USB-A	USB-A	USB-C	USB-C
USB-B	USB-B	USB-B	USB-C
Mini USB-A, Mini USB-B	Mini USB-A, Mini USB-B	USB Mini-B
Micro USB-A, Micro USB-B	Micro USB-A, Micro USB-B	USB Micro-B

* USB 4.0 jest dostępne tylko poprzez Thunderbolt. Więcej na temat tego standardu znajdziesz w osobnym artykule.

Wielu użytkowników elektroniki kojarzy USB-C z najszybszym możliwym transferem. Jak widać na przykładzie powyższej tabeli to błąd, gdyż samo USB-C jest obecnie dostępne w 3 różnych wariantach prędkości, a do tego dochodzi USB-A 3.1 Gen 2, które może równać się USB-C. Dlatego przy wyborze sprzętu czy okablowania zwróć najpierw uwagę na rodzaj złącza, a następnie na obsługiwane przez nie standardy, tak aby zachować pełną zgodność.

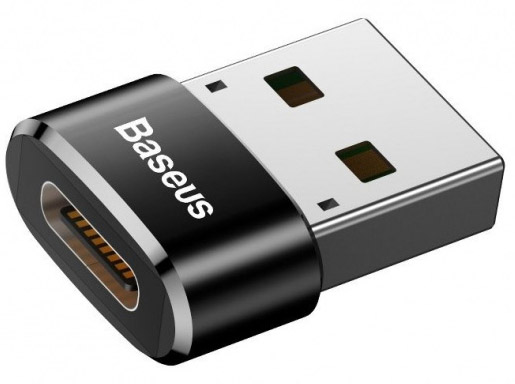

Jeśli jednak Twój komputer ma przykładowo złącze USB-C 3.1 Gen 2, a pendrive USB-C 3.2, to wciąż możesz połączyć ze sobą te sprzęty. Jednakże przesył danych będzie następował z maksymalną prędkością niższego standardu – a więc z USB-C 3.1 Gen 2, czyli 10 gbps (zamiast 20 gbps dostępnego w USB 3.2). Jeśli jednak korzystasz z komputera tylko z USB-A, a masz pendrive USB-C, to musisz skorzystać ze specjalnego adaptera lub kabla z odpowiednimi złączami, niezależnie od obsługiwanego przez obydwa interfejsy USB standardu.

Ładowanie urządzeń a rodzaj i standard USB

Kable USB umożliwiają ładowanie urządzeń – dotyczy to tak samo USB-A, USB-B, jak i USB-C. Podobnie jak w przypadku przesyłu danych w najnowszych urządzeniach korzysta się głównie z USB-C, ale wciąż możecie spotkać się z wieloma sytuacjami, gdy sięgniecie po starsze rodzaje złączy.

Zasadniczo, aby naładować dane urządzenie, wystarczy podłączyć pasujące do siebie kable i gotowe. Jednakże nie wszystkie kable umożliwiają ładowanie z maksymalną wydajnością. Producenci ładowarek chwalą się tym, jak ich urządzenia umożliwiają błyskawiczne ładowanie. Trzeba jednak spełnić pewne warunki, żeby móc cieszyć się błyskawicznie naładowaną elektroniką.

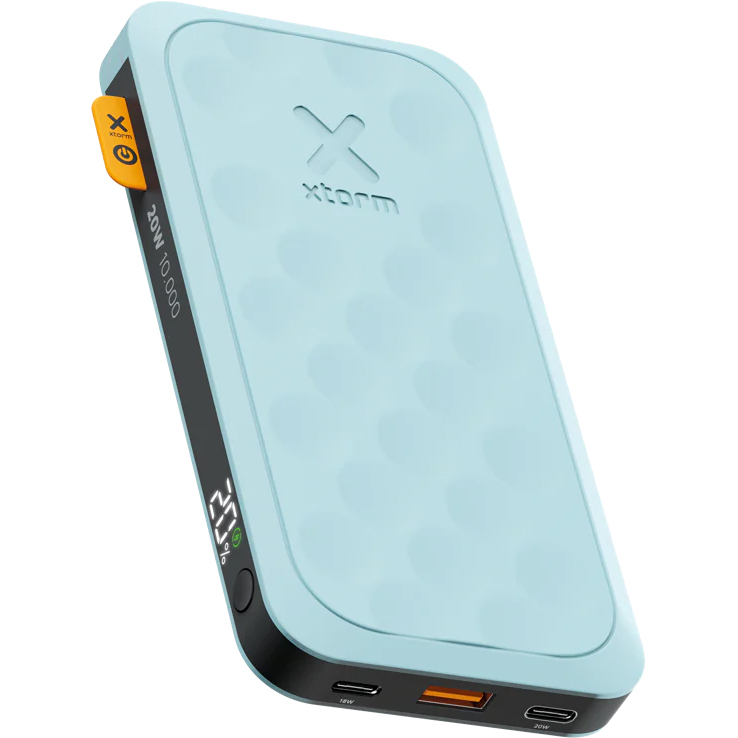

Ponownie jak w przypadku prędkości przesyłu, nie wystarczy skorzystać po prostu z USB-C, aby każdorazowo dać sobie najszybsze możliwe ładowanie. Dany adapter ładowania lub powerbank musi posiadać złącza zgodne z technologią PD (USB-C), a do tego potrzeba jeszcze mieć kabel, mogący obsłużyć szybkie prędkości ładowania. Wynika to z faktu, że PD umożliwia dostarczanie większej mocy i napięcia, tak aby sprawniej zasilić sprzęt. Co oznacza owe „większej”? To już jest uzależnione od wersji PD i złącza.

Wersja PD	Moc	Napięcie	Maks. Prąd
Standardowe ładowanie USB	12 W	5 V	500 mA, 900 mA do 2,4 A
USB-C 1.2	15 W	5 V	3 A
USB PD 2.0	Do 100 W	5/9/12/15/20 V	3A, 5A
PD 3.0	Do 100 W	5/9/15/20 V z PPS	3A, 5A
PD 3.1	Do 240 W	Wspiera wszystkie powyższe	Maks. 10 A

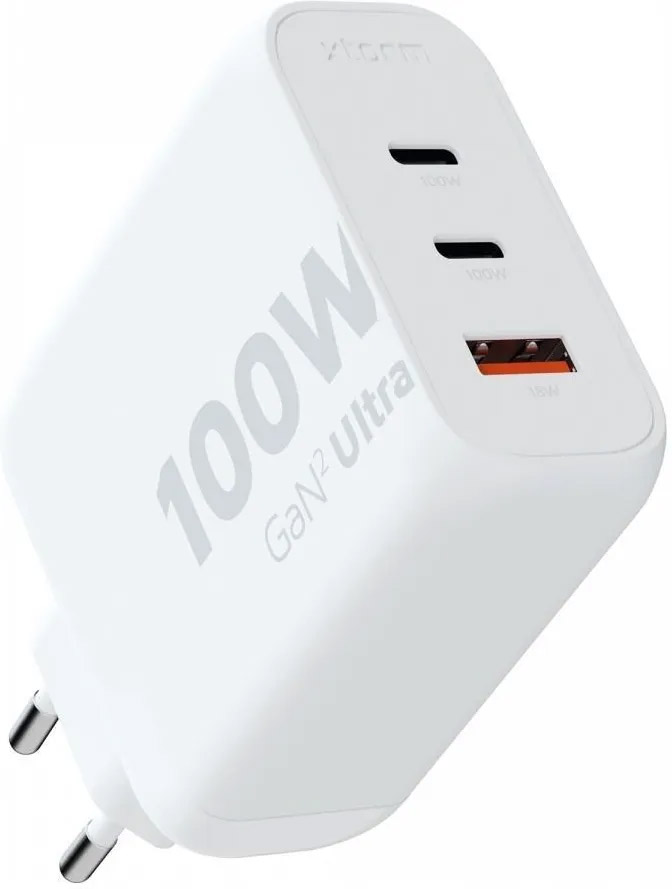

Co jednak ważne, nie wystarczy skorzystać z ładowarki z USB PD 3.0, aby automatycznie móc ładować urządzenia z mocą 100 W (i to nawet wtedy, gdy zastosuje się odpowiedni kabel). Otóż wszystko rozbija się o to, jaką moc i napięcie oferuje dana ładowarka czy powerbank na wyjściu odpowiedniego złącza. Ale zgodność z daną wersją PD nie dotyczy wyłącznie prędkości ładowania. Przykładowo PD 3.0 oferuje funkcję PPS, która umożliwia bardzo precyzyjną kontrolę napięcia i zapewnia lepszą komunikację pomiędzy urządzeniami, tak aby ładować jeszcze wydajniej i ograniczać nagrzewanie się sprzętu. Tak więc nawet jeśli nie skorzystasz z pełnej prędkości ładowania PD 3.0, to wciąż będzie Ci dawał spore korzyści w porównaniu do niższych standardów.

Przesyłanie danych a ładowanie i długość kabla

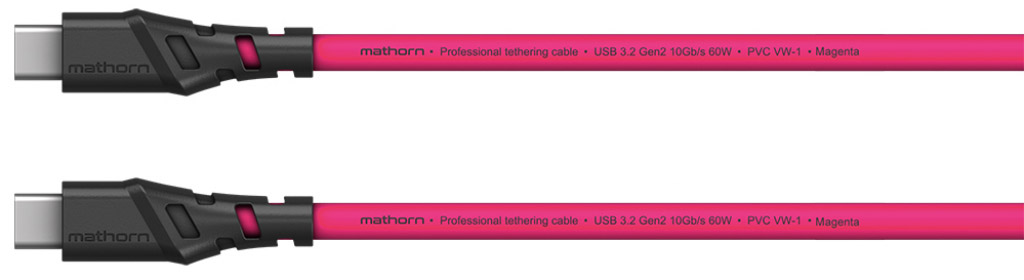

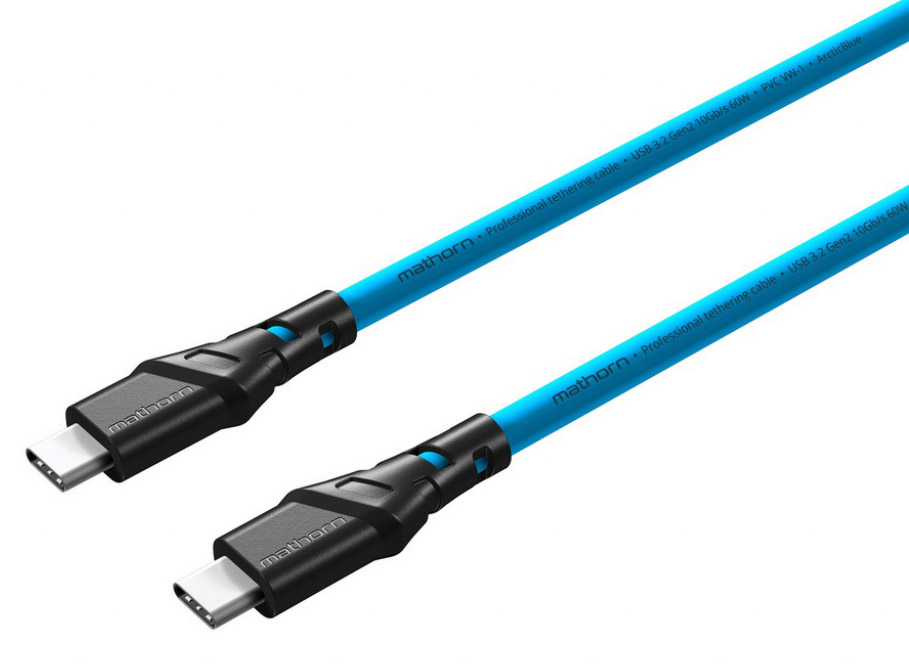

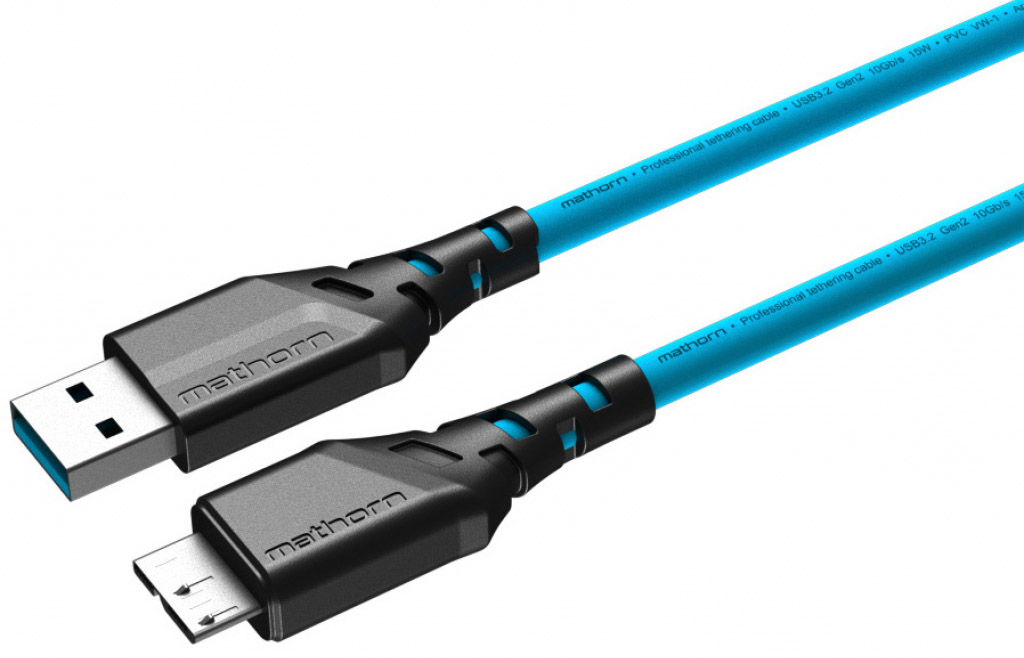

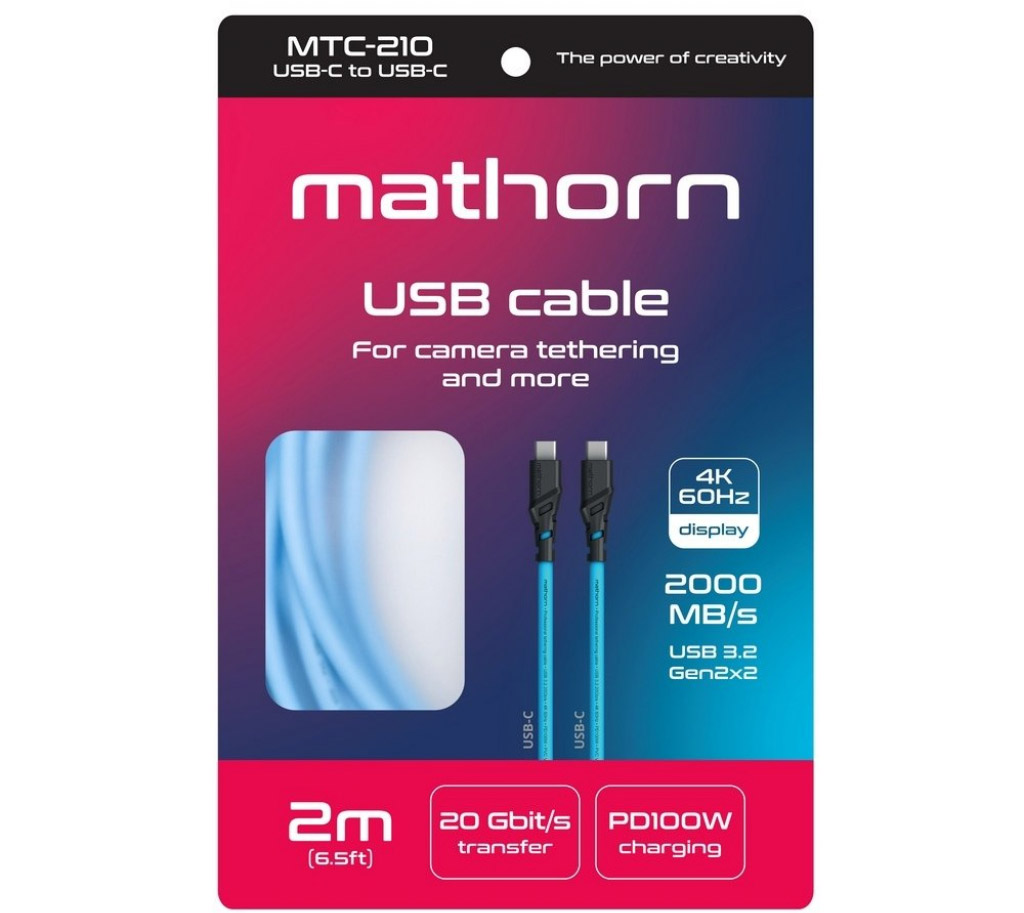

Nie każdy, kto korzysta z kabli USB, zdaje sobie sprawę, iż nie każdy przewód zapewni równocześnie możliwość przesyłu danych i ładowania. Część z nich umożliwia wyłącznie naładowanie sprzętu, a część do tego dodaje funkcję transferu danych. Trzeba o tym pamiętać przy wyborze okablowania, aby nie doszło do rozczarowania. Warto też pamiętać o tym, że prędkość przesyłu danych może być ograniczona przy bardzo długich kablach. Dlatego właśnie w celu zapewnienia sobie maksymalnej wydajności należy zadbać o dobór odpowiedniego okablowania, które umożliwia utrzymanie wysokie transferu nawet przy długości 5 m. Jest to kluczowe np. w tetheringu.

Słowniczek fotografa: T jak Tethering

Jaki sprzęt kupić do tetheringu?

Podsumowanie

Mam nadzieję, że teraz uda Ci się łatwo okiełznać USB i wykorzystać maksimum możliwości swojego sprzętu. Najważniejsze pamiętać, że kształt złącza, prędkość przesyłania danych i ładowania to trzy różne sprawy, które należy brać pod uwagę przy zakupie sprzętu i akcesoriów. Zajrzyj do pozostałych naszych artykułów dotyczących okablowania czy złączy. Jeśli masz jeszcze jakieś pytania dotyczące USB, to podziel się nimi w komentarzu – z chęcią pomogę.
