W pierwszym moim artykule o HDMI poświęciłem dużo uwagi złączom znajdującym się w urządzeniach. Tylko że sprzęty trzeba jeszcze czymś połączyć. Dlatego tym razem przygotowałem poradnik, który pomoże dobrać odpowiedni kabel HDMI, zapewniający wydajność, pozwalającą na zapisy obrazów w wysokiej rozdzielczości czy bezproblemowe streamowanie.
Jeśli pozostaje dla Ciebie zagadką, czym różni się HDMI 1.4 od 2.0 czy 2.1, a także jakie są typy złączy HDMI, to zajrzyj do mojego poprzedniego artykułu:
Standardy kabli HDMI
Standardy kabli HDMI opisywane jako Standard HDMI, High Speed HDMI, Premium High Speed HDMI itd. brzmią nieco jak marketingowe nazwy, mające zachwalać możliwości kabla, ale tak naprawdę nie są wymysłem producentów, lecz odpowiedzią na ściśle określone standaryzacje. Sprawdzając tę zgodność, można łatwo wywnioskować czy kabel będzie w stanie obsłużyć daną jakość obrazu, częstotliwość odświeżania czy różne wspierające produkcję wideo technologie.
Kabel Standard HDMI
Nie ma co specjalnie rozpisywać się nad tym typem kabla, gdyż właściwie zniknął już ze sprzedaży, będąc zastąpionym przez akcesoria o lepszej wydajności. Jeśli jednak taki kabel trafi w Twoje ręce, to pamiętaj, że ma przepustowość tylko 5 Gb/s i pozwala na obsługę rozdzielczości 1080 lub 720p. Może mieć także problem z częstotliwościami odświeżania wykorzystywanymi przez nowoczesne urządzenia.
High Speed HDMI
Dlatego skupmy się na wyższych standardach. Kolejnym poziomem jest High Speed HDMI, które może pracować z przepustowością do 10,2 Gb/s i częstotliwością do 340 MHz. Obsłuży więc swobodnie rozdzielczość 1080p 60 Hz lub do 4K z 30 Hz. High Speed HDMI jest też minimalnym standardem wymaganym do obsługi 3D i technologii Deep Color.
Premium High Speed HDMI
W tej wersji maksymalna przepustowość wynosi 18 Gb/s, co umożliwia efektywny przesył sygnału do 4K z częstotliwością 60 Hz lub 5K z 30 Hz. Premium High Speed to także obsługa funkcji ARC (kanał zwrotny audio) czy VRR (zmienna częstotliwość odświeżania).

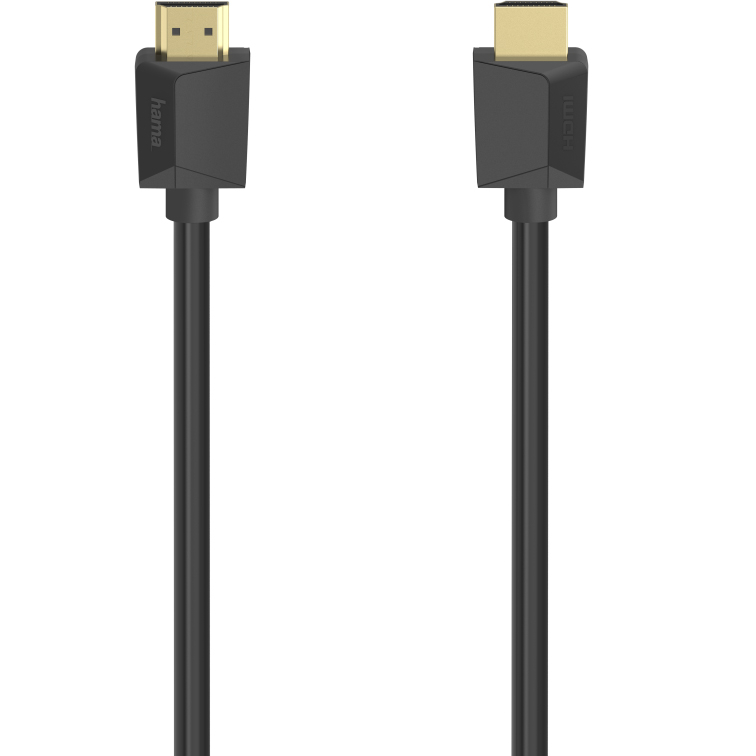

Ultra High Speed HDMI
Przepustowość do 48 Gb/s gwarantuje obsługę 4K z częstotliwością 120 Hz, 5K z 60 Hz i 8K z 30 Hz. Standard kabli Ultra High Speed HDMI powstał z myślą o HDMI 2.1, stąd obsługuje nowe funkcje wprowadzone wraz z tym interfejsem. Wśród nich można wymienić dynamicznych HDR dla metadanych HDR, udoskonalony kanał zwrotny audio (eARC) z obsługą Dolby Athos i DTS:X, automatyczny tryb niskiego opóźnienia itp.
Powyższe standardy HDMI obejmują także warianty kabli z obsługą Ethernet. Pamiętaj jednak, że jeśli potrzebujesz takiego połączenia, to kabel musi być wzbogacony o taką funkcję – żaden z nich natywnie nie obejmuje połączenia Ethernet.

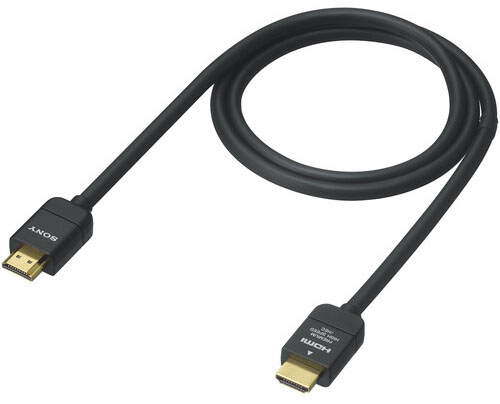

Dobór złącza

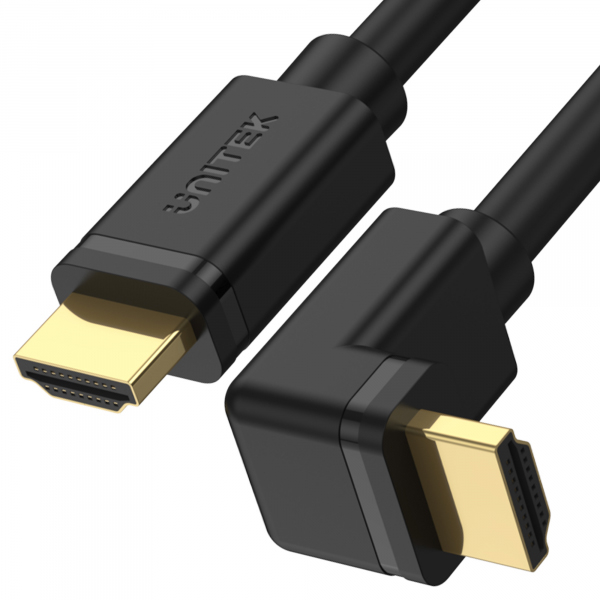

Kabel musi się w ogóle dać podpiąć do danego sprzętu, tak więc pamiętaj upewnić się, czy dobierasz Micro HDMI do Micro HDMI itd. Refleksja nad budową złącza może dotyczyć także, czy ma być wyprowadzony prosto, czy kątowo (czyli kable ze złączem umieszczonym pod kątem 90° względem przewodu).
Ten drugi typ przydaje się, gdy przykładowo konfigurujesz sprzęt i masz mniej przestrzeni na końcówkę kabla (zdarza się to przy połączeniach aparatów i kamer zamontowanych w klatkach operatorskich), za monitorem/telewizorem/ekranem itp. Kątowa końcówka kabla ułatwia także prowadzenie przewodu, zmniejszając jego odstawanie przykładowo od klatki operatorskiej, co m.in. zapobiega przypadkowemu zahaczeniu o przewód.

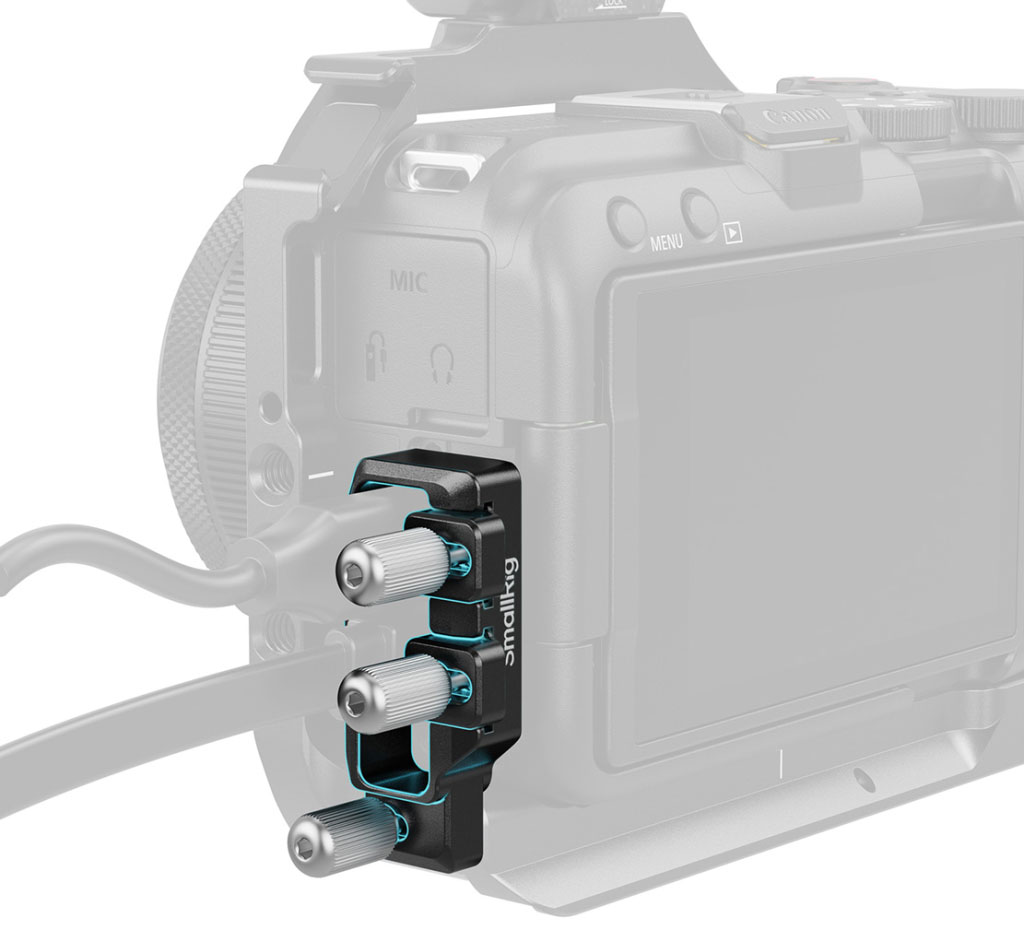

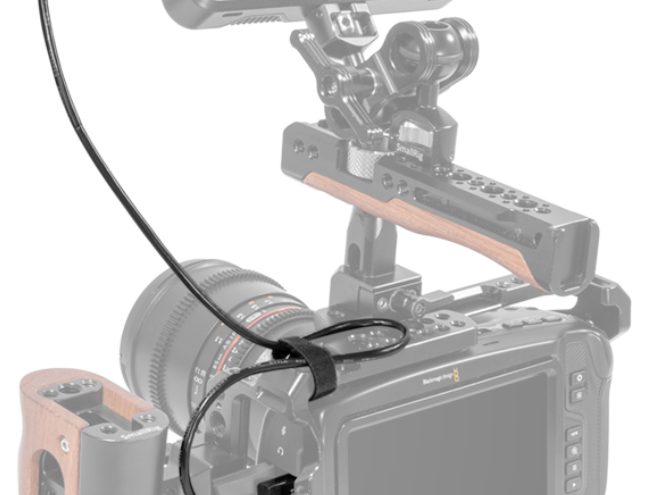

W celu zabezpieczenia połączenia HDMI warto skorzystać z zacisków kablowych, mocowanych do klatek operatorskich. Blokują one złącza, chroniąc przed uszkodzeniem sprzętu czy nieprzewidzianym rozłączeniem, co mogłoby doprowadzić do przerwania zapisu czy streamu.
Długość kabla HDMI

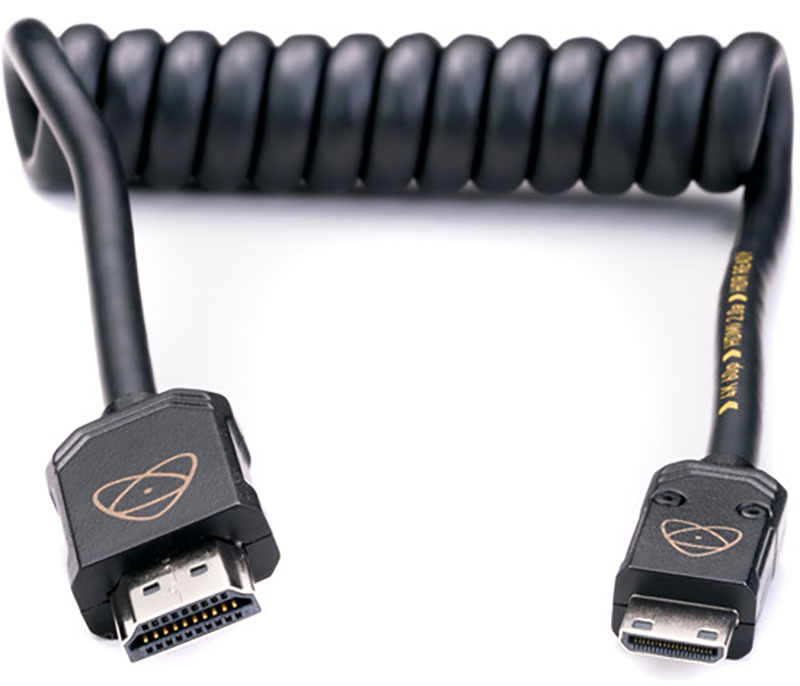

Wydawać by się mogło, że zawsze przyda się nieco dłuższy kabel HDMI, tak aby w razie czego mieć zapas przy konfiguracji, ale w przypadku np. zestawów operatorskich może być zupełnie odwrotnie – krótsze kable będą lepiej się sprawdzały. Dlatego zawsze długość kabla trzeba dopasowywać do danej konfiguracji. Do zestawów operatorskich dobrze sprawdzają się specjalne krótkie kable o długości z przedziału 20-40 cm. Ciekawą alternatywą są kable o spiralnej konstrukcji, które mogą rozciągać się do 60 cm, ale gdy nie ma takiej potrzeby, skracają się do 30 cm.
Do łączenia sprzętów w studiu, na planie zdjęciowym czy w kinie domowym potrzebne są rzecz jasna dłuższe kable. Przy tworzeniu konfiguracji obejmującej odległości powyżej 5 m trzeba uważać, aby wybrany kabel podołał temu wyzwaniu dla przykładowo przesyłu sygnału 4K (nie tylko Full HD). Dla takich odległości (i większych) może być konieczne zastosowanie wzmacniaczy, kabli aktywnych itp. Jest to jednak temat zasługujący tak naprawdę na osobny artykuł.

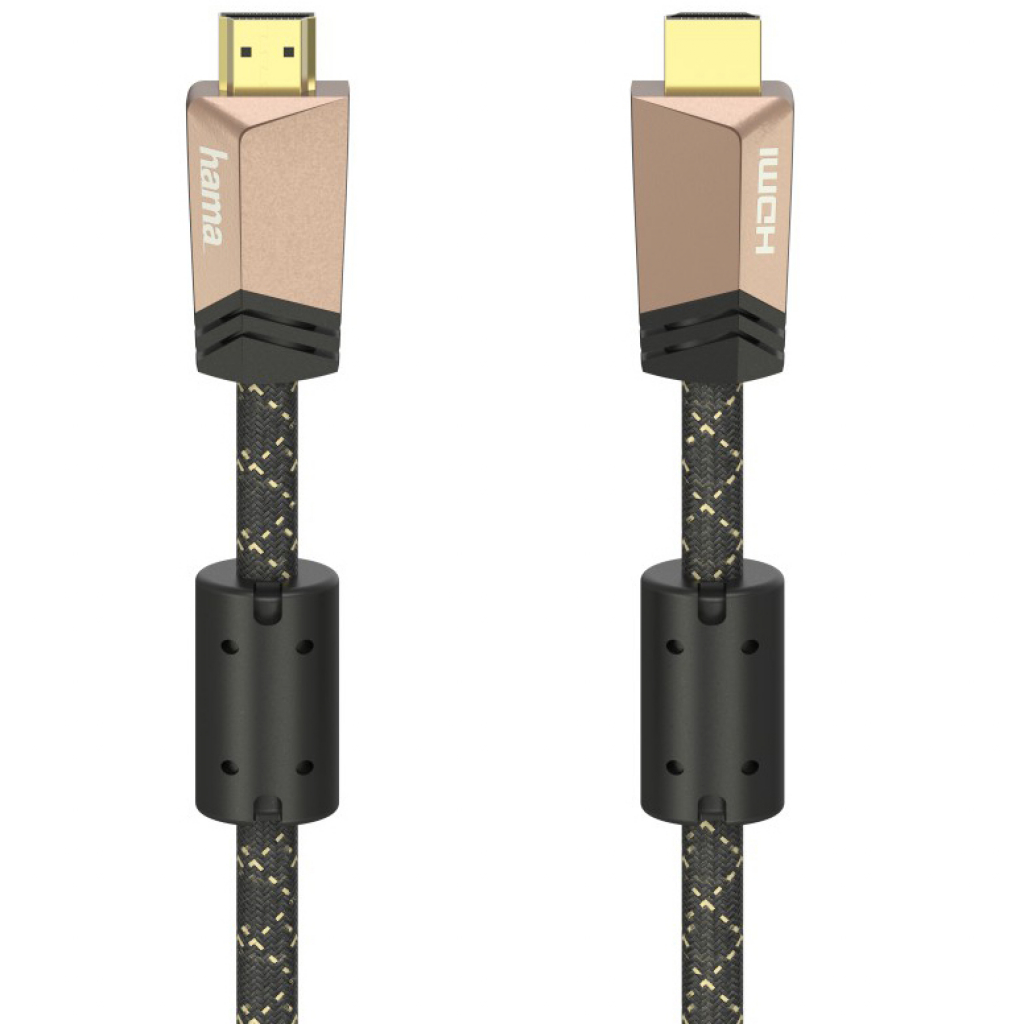

Konstrukcja styków i oplotu (ekranowanie)
Wydajność kabla wynika wprost z jego konstrukcji. Przy wyborze kabla zwracaj także uwagę na złącza, które mogą być przykładowo pozłacane. Cienka warstwa złota poprawia przewodzenie, a więc przekłada się na stabilność i jakość sygnału. Dodatkowo zmniejsza ryzyko utleniania, co wydłuża żywotność kabla i zwiększa jego niezawodność.
Odpowiednio zaprojektowany oplot wpływa na wytrzymałość kabla oraz skuteczność jego ekranowania, a w zależności od konstrukcji może również oddziaływać na jego giętkość. Jeśli masz konfigurację sprzętu, która wymaga zawijania kabla i nie ma przestrzeni na jego swobodne prowadzenie, to zwróć w szczególności uwagę na giętkość przewodu. Wysokiej jakości kable pozwalają znaleźć kompromis pomiędzy wytrzymałością a elastycznością.

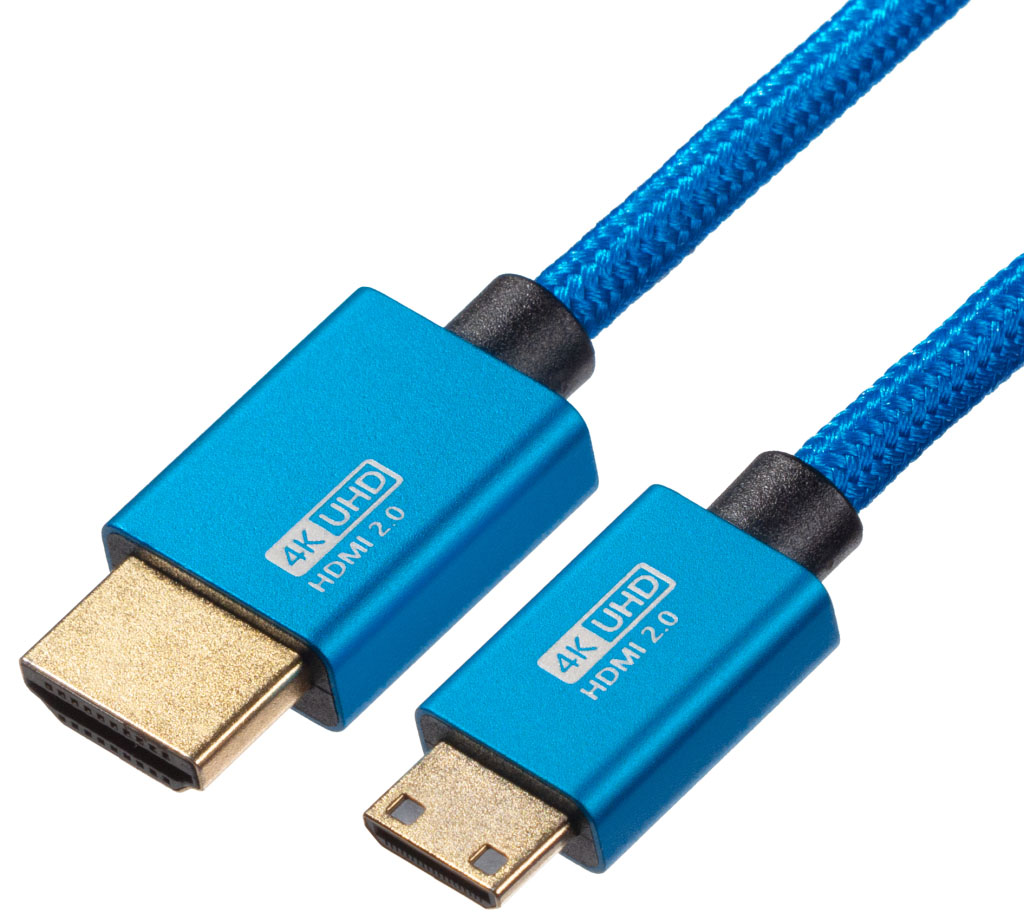

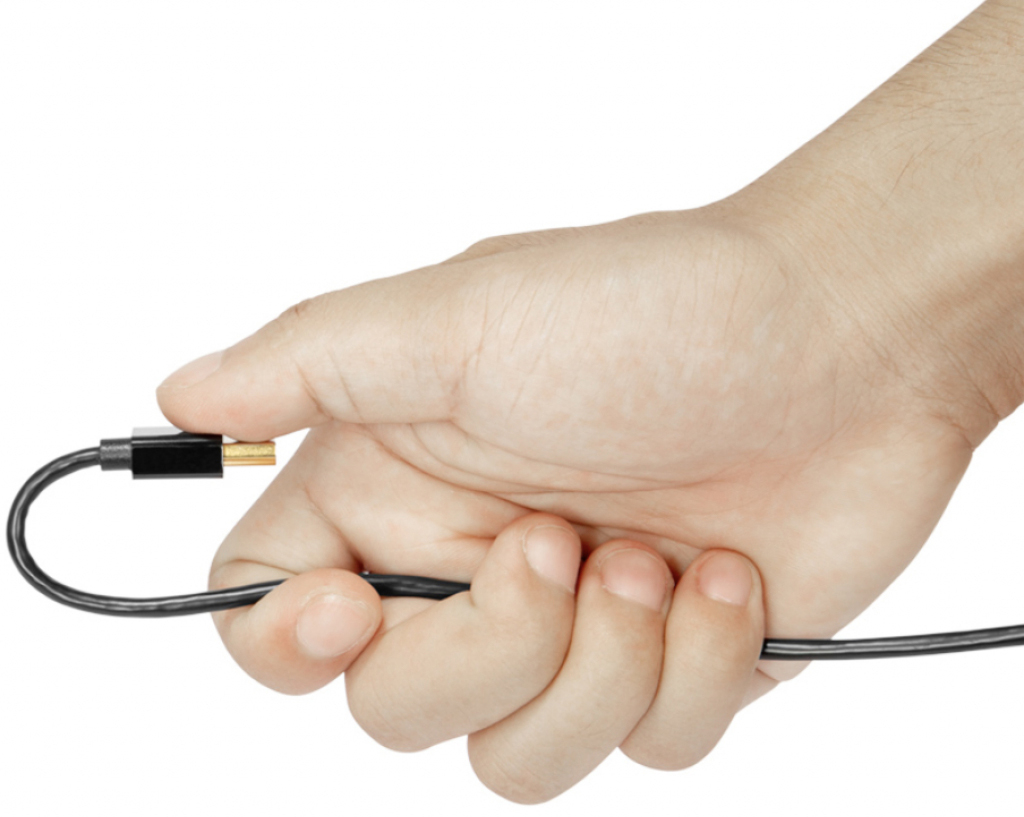

Przykład kabla HDMI od SmallRig o ultra cienkiej konstrukcji, idealnej do łączenia elementów zestawu operatorskiego.

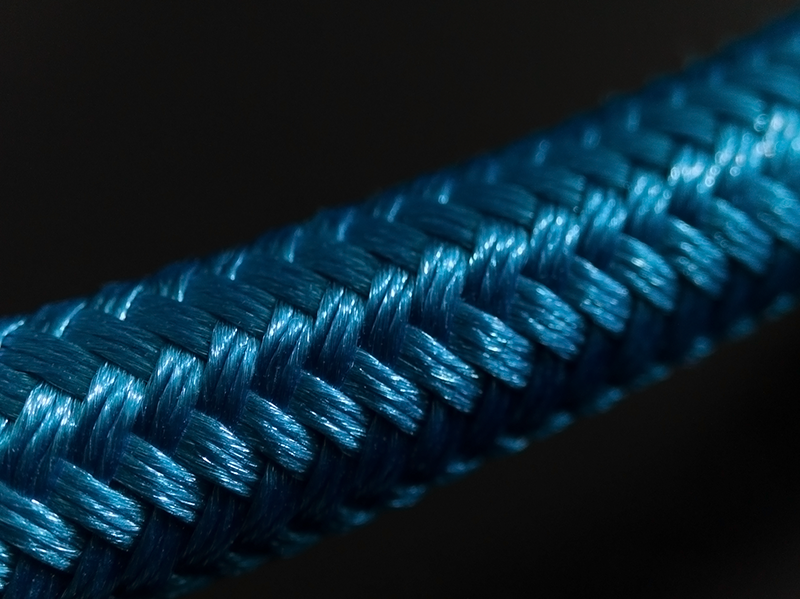

W pełni ekranowane przewody kabla HDMI od Mathorn zabezpieczone są otuliną wykonaną z PCV i dodatkowo wzmocnione nylonową plecionką.
Podsumowanie
Myślę, że teraz dobór odpowiedniego kabla do konfiguracji HDMI – czy to na planie zdjęciowym, czy w kinie domowym – będzie dużo łatwiejszy. Podstawową rzeczą jest dopasowanie typu złącza, następnie przepustowości i wydajności, a także przemyślenie, jaka długość kabla będzie najlepiej wspierała daną konfigurację.
Jeśli jesteś na etapie budowanie zestawu filmowca, to zajrzyj do poniższych artykułów:
Kompletujemy budżetowy zestaw dla filmowca 2025 – kupujesz i działasz
Złóż swój pierwszy zestaw operatorski! Klatki, uchwyty, płytki, zaciski i inne potrzebne akcesoria
